「干货」碳陶复合陶瓷生产工艺

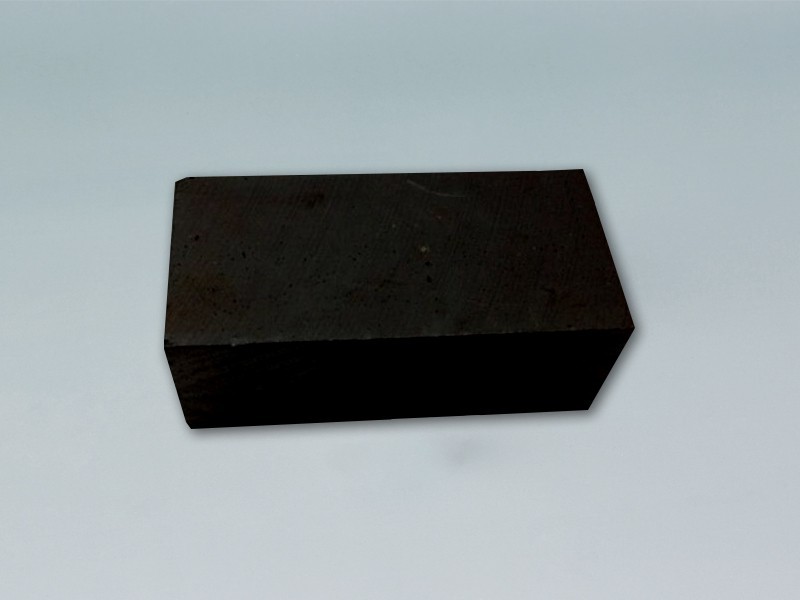

　　这是由碳陶复合陶瓷的生产工艺所其制成的滑板。该工艺是将聚二甲基硅烷前驱体多次浸渍在焙烧后的石墨坯料上，高温焙烧后形成碳化硅颗粒，然后浸渍铜锡合金，得到产品。
　　采用碳陶复合陶瓷研磨法制造的轨道交通用滑板，不仅能抗电弧烧蚀和氧化，还能在使用过程中抗冲击，从而有效延长滑板的使用寿命。更重要的是，本发明的碳陶滑板不会磨损其双重部件，能够满足实际工作条件的需要。
　　碳陶复合陶瓷的生产工艺，包括以下步骤：
　　(1)焙烧密度为1.65-1.8g/cm3的石墨，得到石墨坯料。
　　(2)制备含聚二甲基硅烷的前驱体浸渍液，用前驱体浸渍液浸渍石墨坯料，浸渍后的石墨坯料在150-200下固化0.5-5小时，然后在1300-1450下焙烧1-2小时；重复上述步骤，直至石墨坯料的密度达到1.85-1.95克/立方厘米，得到半成品。

　　(3)用铜锡合金熔体浸渍半成品，浸渍完成后制备碳陶复合陶瓷。

　　以上是碳陶复合陶瓷的生产工艺，使用前体浸渍液浸渍石墨坯料，然后由浸渍的石墨坯料制备产品。
小编：Lynn
